Na czym polega toczenie CNC? Zasada działania i przewagi technologii

Toczenie CNC to obróbka skrawaniem sterowana komputerowo, w której detal obraca się wokół własnej osi, a narzędzie skrawające porusza się wzdłuż zaprogramowanych ścieżek, usuwając naddatek materiału. Tokarka CNC działa na podstawie kodu G, który precyzyjnie kontroluje każdy parametr skrawania. Technologia zapewnia dokładności do setnych części milimetra i pełną powtarzalność każdej kolejnej sztuki. Najlepiej sprawdza się przy detalach o symetrii obrotowej: wałkach, tulejach, pierścieniach i kołnierzach.

Czym jest toczenie CNC?

Toczenie CNC to metoda obróbki skrawaniem, w której obrabiany przedmiot wykonuje główny ruch obrotowy, a narzędzie skrawające przesuwa się liniowo w osiach X i Z, stopniowo usuwając materiał i nadając detalowi docelowy kształt oraz wymiary. Skrót CNC pochodzi od angielskiego Computer Numerical Control, czyli sterowanie numeryczne realizowane przez komputer.

Co odróżnia toczenie od frezowania? W tokarce CNC obraca się przedmiot, a narzędzie stoi względnie nieruchomo (poza ruchem posuwowym). We frezarce jest odwrotnie – obraca się narzędzie, a przedmiot jest przesuwany. Różnica ta decyduje o tym, do jakich geometrii stosuje się każdą z technologii.

Toczenie CNC należy do grupy procesów określanych jako obróbka skrawaniem CNC. Obejmuje operacje na detalach posiadających symetrię obrotową: wałkach, tulejach, tarczach, pierścieniach, stożkach, kołnierzach, sworzniach i trzpieniach.

Zasada działania tokarki CNC

Tokarka CNC pracuje na podstawie programu sterującego zapisanego w języku G-code, który zawiera wszystkie instrukcje dotyczące ruchu narzędzia, prędkości obrotowej wrzeciona, posuwu i głębokości skrawania. Układ sterowania odczytuje program wiersz po wierszu i na bieżąco kontroluje pozycję elementów ruchomych.

Zamknięta pętla sprzężenia zwrotnego

Nowoczesne sterowniki numeryczne CNC pracują w zamkniętej pętli sprzężenia zwrotnego. Enkodery i czujniki pozycji mierzą rzeczywiste położenie suportu i wrzeciona, a układ sterowania porównuje te wartości z zadanymi i na bieżąco koryguje ewentualne odchylenia. Dzięki temu osiągane są dokładności wymiarowe rzędu setnych części milimetra, niemożliwe do uzyskania przy ręcznym sterowaniu.

Budowa tokarki CNC – elementy kluczowe

Z funkcjonalnego punktu widzenia tokarka CNC składa się z kilku głównych podzespołów.

• Wrzeciono z uchwytem – mocuje detal i wprawia go w ruch obrotowy z zadaną prędkością.
• Suport z głowicą rewolwerową – przenosi narzędzia skrawające i realizuje ruch posuwowy w osiach X i Z.
• Konik – podtrzymuje długie detale od strony wolnego końca, zapobiegając ugięciu.
• Układ chłodzenia – dostarcza chłodziwo do strefy skrawania, odprowadzając ciepło i wióry.
• Sterownik numeryczny – przetwarza kod G i zarządza wszystkimi osiami maszyny.

Etapy procesu toczenia CNC

Proces toczenia CNC przebiega przez siedem powtarzalnych etapów, od przygotowania dokumentacji technicznej aż po kontrolę jakości gotowego detalu.

1. Przygotowanie modelu CAD – detal jest opisany rysunkiem 2D lub modelem 3D zawierającym wymiary, tolerancje i wymagania dotyczące chropowatości powierzchni.
2. Programowanie w systemie CAM – oprogramowanie CAM generuje ścieżki narzędzia i tłumaczy je na kod G gotowy do wczytania w sterowniku tokarki.
3. Zamocowanie półfabrykatu – operator umieszcza materiał wyjściowy (pręt, odkuwkę, odlew) w uchwycie wrzeciona i zabezpiecza go przed przemieszczaniem.
4. Dobór i ustawienie narzędzi – płytki skrawające lub noże tokarskie są montowane w gniazdach głowicy rewolwerowej, a ich długości są mierzone i wpisywane jako offsety.
5. Bazowanie maszyny – ustala się punkt zerowy obróbki względem detalu; dane są wpisywane do sterownika.
6. Uruchomienie programu – maszyna realizuje zaprogramowane operacje autonomicznie, według kolejności zapisanej w kodzie G.
7. Kontrola wymiarów i jakości – gotowy detal jest mierzony mikrometrem, czujnikiem zegarowym lub na maszynie pomiarowej; wynik decyduje o przyjęciu lub odrzuceniu sztuki.

Typowe operacje i detale obrotowe

Toczenie CNC obejmuje szeroki zakres operacji tokarskich wykonywanych w jednym lub kilku zamocowaniach. Do najczęstszych należą:

• toczenie zewnętrzne – wałki, stopnie, fazowania, kształty stożkowe,
• toczenie wewnętrzne – otwory, rowki wewnętrzne, tuleje,
• planowanie czoła – wyrównanie powierzchni czołowej detalu,
• gwintowanie – gwinty zewnętrzne i wewnętrzne o różnym skoku,
• nacinanie rowków – rowki ustalające, pierścieniowe, wyjścia gwintów,
• toczenie kształtowe – profile o złożonym zarysie w jednej operacji.

Wszystkie te operacje łączy jedna cecha: detal musi posiadać symetrię obrotową. Wałki, tuleje, pierścienie, tarcze, kołnierze, sworznie i trzpienie to najbardziej typowe wyroby produkowane na tokarkach CNC.

Materiały obrabiane na tokarkach CNC

Tokarka CNC może obrabiać większość materiałów konstrukcyjnych stosowanych w przemyśle, pod warunkiem dobrania odpowiednich parametrów skrawania i geometrii narzędzia. W praktyce najczęściej obrabiane są:

• stale konstrukcyjne niestopowe i stopowe,
• stale nierdzewne (austenityczne, martenzytyczne),
• stale trudnościeralne i wysokostopowe,
• aluminium i jego stopy,
• brąz i mosiądz,
• tworzywa konstrukcyjne, np. poliamid PA6 lub PA66.

Parametry skrawania – prędkość obrotowa, posuw, głębokość skrawania – są dobierane indywidualnie dla każdego materiału, wymiaru detalu i wymaganej tolerancji. Obróbka stali nierdzewnej wymaga innych warunków niż obróbka aluminium tej samej średnicy.

Przewagi toczenia CNC w produkcji seryjnej

Kluczową przewagą toczenia CNC jest połączenie wysokiej precyzji z pełną powtarzalnością w całej serii produkcyjnej. Każda kolejna sztuka jest wykonywana dokładnie według tego samego programu, bez wpływu zmęczenia operatora ani różnic w interpretacji rysunku.

• Precyzja wymiarowa – dokładności do setnych milimetra, możliwe do utrzymania przez całą serię.
• Powtarzalność – każda sztuka ma identyczne wymiary bez dodatkowych korek
• Wydajność seryjna – po ustawieniu maszyny kolejne cykle są w pełni automatyczne
• Redukcja błędu ludzkiego – operator nadzoruje proces, ale nie wpływa bezpośrednio na ruchy narzędzi.
• Obróbka kompletna w jednym zamocowaniu – nowoczesne centra tokarskie CNC wykonują wiele operacji bez przekładania detalu, co skraca czas cyklu i eliminuje błędy wynikające z ponownego bazowania

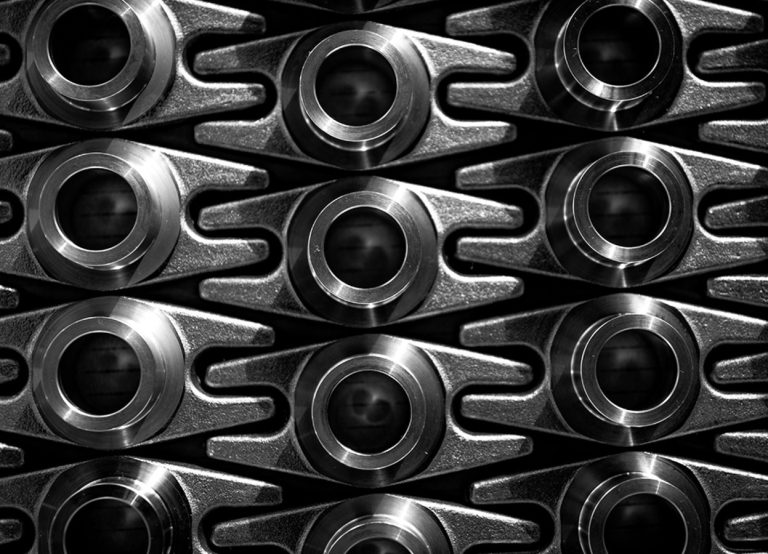

• Krótszy łańcuch produkcji – gdy dostawca dysponuje własną kuźnią i obróbką mechaniczną, odkuwka jest toczona na gotowy detal bez przekazywania półfabrykatu zewnętrznemu podwykonawcy.

Gdzie stosuje się toczenie CNC?

Toczenie precyzyjne detali obrotowych jest obecne praktycznie w każdej gałęzi przemysłu wymagającej powtarzalnych elementów mechanicznych. Typowe obszary zastosowań obejmują:

• przemysł maszynowy i produkcja maszyn budowlanych,
• górnictwo – sworznie, tuleje, elementy zawiesi łańcuchowych,
• transport technologiczny i przenośniki,
• hydraulika siłowa – tłoczyska, tuleje cylindrów,
• kolejnictwo – elementy układów jezdnych i hamulcowych,
• energetyka – wały, pierścienie uszczelniające,
• budownictwo – elementy kotew i łączników sprężających.

Wszędzie tam, gdzie wymagana jest powtarzalna precyzja detali obrotowych i produkcja w seriach, toczenie CNC jest standardową metodą wytwarzania.

Ograniczenia toczenia CNC

Toczenie CNC jest najbardziej efektywne przy detalach o symetrii obrotowej – to jednocześnie jego największa siła i ograniczenie. Geometrie płaskie, kieszenie, otwory prostopadłe do osi detalu czy złożone powierzchnie 3D wymagają frezowania CNC lub zastosowania centrów tokarsko-frezarskich, które łączą funkcje obu technologii w jednej maszynie.

Najczęściej zadawane pytania

Czym różni się tokarka CNC od centrum tokarsko-frezarskiego?

Tokarka CNC wykonuje wyłącznie operacje tokarskie: toczenie zewnętrzne i wewnętrzne, gwintowanie, planowanie, rowkowanie. Centrum tokarsko-frezarskie łączy te funkcje z napędzonymi narzędziami obrotowymi, które umożliwiają frezowanie, wiercenie otworów prostopadłych do osi oraz inne operacje niemożliwe na klasycznej tokarce. Oznacza to, że detal z otworem poprzecznym lub frezowaną płaszczyzną może być wykonany kompletnie w jednym zamocowaniu, bez przekładania na frezarkę.

Ile osi może mieć nowoczesna tokarka CNC i co to oznacza w praktyce?

Podstawowa tokarka CNC pracuje w dwóch osiach: X (ruch poprzeczny narzędzia) i Z (ruch wzdłużny). Nowoczesne centra tokarskie mogą mieć od 4 do 9 osi, w tym oś Y (ruch boczny), oś C (obrót wrzeciona do pozycjonowania detalu) oraz przeciwwrzeciono do obróbki drugiej strony bez przekładania. Więcej osi oznacza możliwość wykonania bardziej złożonych geometrii w krótszym czasie i z mniejszą liczbą zamocowań.

Co to jest głowica rewolwerowa i ile narzędzi może obsłużyć w jednym cyklu?

Głowica rewolwerowa to obrotowy magazyn narzędzi zamontowany na suporcie tokarki. Standardowe głowice mieszczą od 8 do 12 narzędzi, a większe rozwiązania nawet do 24. Zmiana narzędzia polega na obróceniu głowicy do odpowiedniej pozycji – trwa to zazwyczaj 0,1–0,3 sekundy. Dzięki temu maszyna może w jednym cyklu wykonać toczenie zgrubne, toczenie wykańczające, gwintowanie i rowkowanie bez zatrzymania i ręcznej wymiany narzędzi.

Czy do toczenia CNC zawsze potrzebny jest model 3D, czy wystarczy rysunek 2D?

Do programowania toczenia CNC wystarczy precyzyjny rysunek techniczny 2D z wymiarami, tolerancjami i oznaczeniami chropowatości powierzchni. Detale obrotowe są z natury symetryczne, więc ich geometria jest w pełni opisana przez przekrój. Model 3D przyspiesza pracę w systemach CAM i zmniejsza ryzyko błędów interpretacji, ale nie jest bezwzględnie wymagany przy prostszych detalach.

Jak długo trwa przygotowanie tokarki CNC do nowego zlecenia?

Czas przezbrojenia tokarki CNC zależy od złożoności detalu i liczby narzędzi. Przy prostych detalach przezbrojenie zajmuje od 15 do 60 minut, przy bardziej złożonych – kilka godzin. Na czas ten składają się: montaż i pomiar narzędzi, bazowanie detalu, wczytanie programu i wykonanie próbnej sztuki do weryfikacji wymiarów. Przy produkcji seryjnej czas przezbrojenia rozkłada się na całą serię i ma coraz mniejszy wpływ na jednostkowy czas produkcji.
