Czego nie można ciąć laserem? Ograniczenia i wady technologii

Cięcie laserowe ma realne ograniczenia, które wykluczają całe grupy materiałów i sytuacji. PVC, PTFE i inne materiały zawierające chlor są kategorycznie zakazane – uwalniają toksyczne gazy i niszczą maszynę. Materiały silnie refleksyjne, takie jak czysta miedź czy aluminium wysokiej czystości, odbijają wiązkę i mogą uszkodzić laser. Bardzo grube blachy (powyżej 30–40 mm) oraz kompozyty warstwowe są problematyczne zarówno technicznie, jak i ekonomicznie. W tych przypadkach cięcie plazmowe lub tlenowe bywa lepszym wyborem.

Materiały całkowicie wykluczone z cięcia laserowego

Niektórych materiałów nie można ciąć laserem w żadnych warunkach – nie ze względu na trudności techniczne, ale na realne zagrożenie dla zdrowia, życia i samej maszyny.

PVC, PTFE i materiały zawierające chlor

PVC i PTFE (teflon) są bezwzględnie zakazane w cięciu laserowym. Pod wpływem wiązki laserowej materiały zawierające chlor i halogeny uwalniają toksyczne gazy: chlorowodór, fosgen i inne związki chloroorganiczne. Są one groźne dla operatora nawet przy krótkotrwałej ekspozycji, a część z nich działa skrycie – bez wyraźnego zapachu ostrzegającego przed niebezpieczeństwem.

Do tej grupy należą również: neopren, sztuczna skóra na bazie PCW, niektóre wykładziny techniczne i pianki winylowe. Gazy te nie tylko zagrażają zdrowiu – atakują optykę lasera, prowadnice i elementy maszyny, powodując korozję i trwałe uszkodzenia. Naprawa głowicy tnącej po kontakcie z takimi oparami jest kosztowna lub niemożliwa.

Szkło i materiały przezroczyste dla długości fali lasera

Szkło oraz część tworzyw transparentnych nie absorbuje wiązki laserowej w wystarczającym stopniu, by umożliwić kontrolowane cięcie. Wiązka lasera CO2 (długość fali 10,6 µm) jest pochłaniana przez szkło powierzchniowo, co powoduje pęknięcia termiczne zamiast czystego cięcia. Lasery światłowodowe (1,06 µm) przechodzą przez szkło niemal bez absorpcji. W obu przypadkach efekt jest nieprzewidywalny i niekontrolowany.

Materiały refleksyjne a laser – miedź, mosiądz i aluminium

Materiały silnie refleksyjne stanowią poważne wyzwanie dla każdego systemu laserowego. Odbita wiązka wraca do głowicy tnącej i rezonatora, co może prowadzić do uszkodzenia kosztownych podzespołów.

Cięcie laserowe miedzi i mosiądzu

Czysta miedź i mosiądz odbijają od 90% do 98% promieniowania lasera CO2, co sprawia, że ich cięcie tą metodą – w tradycyjnym ujęciu – jest praktycznie niemożliwe. Lasery światłowodowe radzą sobie z tym lepiej – długość fali 1,06 µm jest absorbowana przez miedź skuteczniej niż 10,6 µm lasera CO2. Jednak nawet nowoczesne lasery światłowodowe wymagają precyzyjnego doboru parametrów, a ryzyko uszkodzenia optyki pozostaje realne bez odpowiednich zabezpieczeń. W praktyce cięcie miedzi laserem jest możliwe, ale wymaga maszyn z systemami ochrony wstecznej i specjalistycznych ustawień.

Aluminium wysokiej czystości i powierzchnie polerowane

Aluminium techniczne (stopy 6061, 5052) może być cięte laserem – jego refleksyjność jest wystarczająco niska. Problem pojawia się przy aluminium o wysokiej czystości i powierzchniach polerowanych lub lustrzanych. Takie materiały odbijają wiązkę w sposób nieprzewidywalny, co obniża efektywność cięcia i zwiększa ryzyko uszkodzenia maszyny. Lustra i powierzchnie dekoracyjne powinny być cięte metodami mechanicznymi lub za pomocą wodnego strumienia ściernego.

Ograniczenia grubości blachy do cięcia laserowego

Cięcie laserowe ma określony zakres grubości – zarówno od dołu, jak i od góry. Zgodnie z normą ISO 9013 proces obejmuje zakres 0,5–32 mm, lecz praktyczne granice opłacalności i jakości są węższe.

Bardzo cienkie materiały i folie

Blachy i folie poniżej 0,05–0,1 mm reagują na energię wiązki laserowej w sposób trudny do kontrolowania. Materiał topi się, zwija i odkształca termicznie, zanim wiązka zdąży go przeciąć. Efektem są nieregularne krawędzie, ślady po stopnieniu metalu i trwałe deformacje detalu. Dla mikrocienkich folii metalowych lepsze rezultaty dają inne technologie, np. cięcie mechaniczne lub elektroerozja.

Grube blachy – gdzie kończy się opłacalność lasera

Powyżej 30–40 mm cięcie laserowe staje się nieekonomiczne lub technicznie niemożliwe przy zachowaniu akceptowalnej jakości. Wraz ze wzrostem grubości rośnie kąt stożka cięcia, chropowatość krawędzi i strefa wpływu ciepła (HAZ). Tolerancje wymiarowe pogarszają się znacząco. Dla stali konstrukcyjnej powyżej 25 mm cięcie tlenowe lub plazmowe daje lepszy stosunek jakości do kosztu.

Strefa wpływu ciepła (HAZ) i wady krawędzi

Strefa wpływu ciepła (HAZ – Heat Affected Zone) to obszar materiału przylegający do linii cięcia, który zmienił swoje właściwości mechaniczne i metalurgiczne pod wpływem temperatury. Jest to jedna z najważniejszych wad cięcia laserowego przy wymagających zastosowaniach.

W strefie HAZ mogą pojawić się: mikropęknięcia w gatunkach stali o wysokiej zawartości węgla, naprężenia termiczne powodujące odkształcenia cienkich detali, odbarwienia i utlenienie krawędzi (charakterystyczne zabarwienie ciemnoniebieskie lub brunatne), a także lokalna zmiana twardości materiału. Dla części pracujących pod dużymi obciążeniami dynamicznymi lub wymagających spawania bezpośrednio przy krawędzi cięcia, HAZ może być czynnikiem dyskwalifikującym.

Kompozyty i materiały warstwowe

Kompozyty, takie jak włókno węglowe (CFRP), kevlar i materiały warstwowe ze spoiwem żywicznym, są problematyczne z kilku powodów jednocześnie. Różna odporność cieplna warstw kompozytu powoduje, że wiązka laserowa spala żywicę szybciej niż tnie włókna, co prowadzi do delaminacji i przypalonych, nieestetycznych krawędzi.

Pył z włókien węglowych jest abrazyjny i może uszkadzać mechanizmy maszyny. Opary żywic epoksydowych i polimerowych są szkodliwe dla zdrowia – wymagają wydajnej wentylacji i filtracji. Kevlar ma tendencję do strzępienia się na krawędziach przy cięciu termicznym. W przypadku kompozytów warto rozważyć cięcie strumieniem wody pod ciśnieniem (waterjet), które eliminuje problemy termiczne.

Wpływ stanu powierzchni materiału na jakość cięcia

Stan powierzchni blachy wejściowej ma bezpośredni wpływ na jakość i powtarzalność cięcia laserowego. Silna korozja, oleje, smary i niejednorodne powłoki obniżają absorpcję wiązki i powodują nierównomierne wypalenia.

Blachy ocynkowane i malowane proszkowo można ciąć laserem, jednak powłoka cynkowa podczas cięcia paruje i tworzy opary tlenku cynku – szkodliwe dla układu oddechowego. Wymaga to sprawnej wentylacji i filtracji. Blachy z grubszymi powłokami organicznymi lub niejednorodnym lakierem mogą generować nierównomierne linie cięcia i mikroodchylenia od zadanej tolerancji.

BHP przy cięciu laserowym – co naprawdę grozi?

Cięcie laserowe klasy 4 to realne zagrożenie dla wzroku i skóry przy bezpośredniej lub odbitej ekspozycji na wiązkę. Jednak w codziennej pracy zakładu to nie wiązka, lecz dymy i opary są największym zagrożeniem zdrowotnym.

Każdy materiał ciągnięty laserem emituje specyficzne zanieczyszczenia: stal nierdzewna – chromu sześciowartościowego, blachy powlekane – lotnych związków organicznych i tlenków metali, materiały polimerowe (dozwolone) – różnorodnych węglowodorów. Wydajna wentylacja miejscowa, filtry HEPA i filtry węglowe aktywny to standard, nie opcja. Operator powinien stosować ochronę wzroku certyfikowaną dla danej długości fali lasera.

Kiedy zamiast lasera wybrać inną metodę cięcia?

Laser nie jest rozwiązaniem uniwersalnym. Praktyczne progi grubości i kosztów wyglądają następująco: do 25 mm stali konstrukcyjnej laser zachowuje przewagę jakościową i jest ekonomicznie uzasadniony przy precyzyjnych geometriach i seriach. Powyżej 25–30 mm cięcie tlenowe (stal niestopowa) lub plazmowe (stale stopowe, aluminium) staje się bardziej opłacalne. Przy bardzo grubych przekrojach (powyżej 50 mm) laser praktycznie odpada z gry.

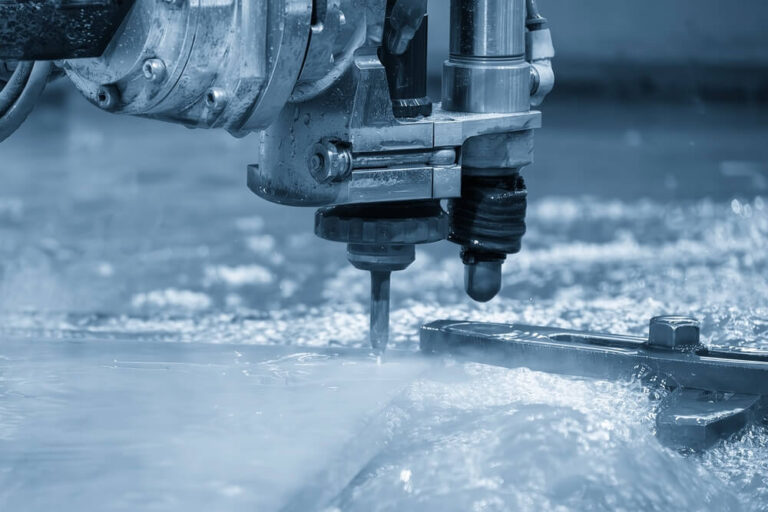

Dla materiałów problematycznych (kompozyty, szkło, ceramika, kamień) najlepszą alternatywą jest cięcie strumieniem wody pod wysokim ciśnieniem – bez strefy HAZ, bez oparów termicznych, bez ograniczeń wynikających z refleksyjności.

Najczęściej zadawane pytania

Dlaczego PVC i PTFE są kategorycznie zabronione w cięciu laserowym i co grozi za próbę ich cięcia?

PVC i PTFE pod wpływem wiązki laserowej rozkładają się i uwalniają chlorowodór oraz inne toksyczne gazy chloroorganiczne, w tym potencjalnie fosgen. Już krótka ekspozycja na te gazy jest niebezpieczna dla dróg oddechowych i oczu operatora. Opary atakują optykę maszyny, metalowe prowadnice i podzespoły elektroniczne, powodując korozję i trwałe uszkodzenia. Naprawa lub wymiana uszkodzonej głowicy laserowej po takim incydencie może kosztować dziesiątki tysięcy złotych.

Czy nowoczesne lasery światłowodowe radzą sobie z cięciem miedzi i mosiądzu lepiej niż lasery CO2?

Tak, lasery światłowodowe (fiber) radzą sobie z tym lepiej. Długość fali 1,06 µm jest pochłaniana przez miedź skuteczniej niż 10,6 µm typowe dla laserów CO2. W praktyce nowoczesne lasery światłowodowe o mocy 3–6 kW mogą ciąć cienką miedź i mosiądz przy odpowiednich parametrach. Jednak ryzyko uszkodzenia optyki przez wiązkę odbitą nadal istnieje i wymaga zastosowania systemów ochrony wstecznej (back-reflection protection). Cięcie miedzi laserem jest możliwe, ale nie jest to materiał standardowy i wymaga specjalistycznych ustawień.

Jak rozpoznać, że strefa wpływu ciepła HAZ po cięciu laserowym jest zbyt duża?

Zbyt duża strefa HAZ objawia się widocznie: odbarwienia krawędzi w kolorze niebieskim, złotym lub brunatnym są pierwszym sygnałem. Mikropęknięcia widoczne po trawieniu lub badaniu penetracyjnym wskazują na nadmierne naprężenia termiczne. Zmiana twardości materiału w strefie przyległej do krawędzi (mierzalna twardościomierzem) potwierdza, że HAZ wpłynął na właściwości mechaniczne. Jest to dyskwalifikujące przy elementach wymagających spawania przy krawędzi, pracujących pod obciążeniami dynamicznymi lub poddawanych obróbce cieplnej po cięciu.

Czy stan powierzchni blachy – rdza, olej, powłoka cynkowa – wpływa na jakość cięcia laserowego?

Tak, wpływa bezpośrednio. Rdza i silne utlenienie powierzchni zmieniają absorpcję wiązki laserowej w sposób niejednorodny, co powoduje nierównomierne linie cięcia i gorsze tolerancje. Oleje i smary mogą się zapalić lub tworzyć parę, zaburzając strumień gazu technicznego i jakość krawędzi. Powłoka cynkowa paruje podczas cięcia i tworzy opary tlenku cynku – wymagana jest wydajna wentylacja. Dla krytycznych zastosowań blacha wejściowa powinna być czysta, sucha i jednorodna powierzchniowo.

Kiedy zamiast lasera lepiej zlecić cięcie plazmowe lub tlenowe?

Cięcie plazmowe staje się lepszym wyborem przy grubościach powyżej 25–30 mm dla stali stopowych i nierdzewnej oraz gdy tolerancje rzędu ±0,5–1 mm są akceptowalne. Cięcie tlenowe wyprzedza laser dla stali niestopowej i niskostopowej powyżej 30 mm grubości – niższe koszty eksploatacji i wyższa prędkość cięcia przy dużych grubościach są tu kluczowe. Laser zachowuje przewagę przy cienkich i średnich grubościach (do 25 mm), precyzyjnych geometriach, powtarzalnych seriach i materiałach, gdzie jakość krawędzi i tolerancje są priorytetem.
