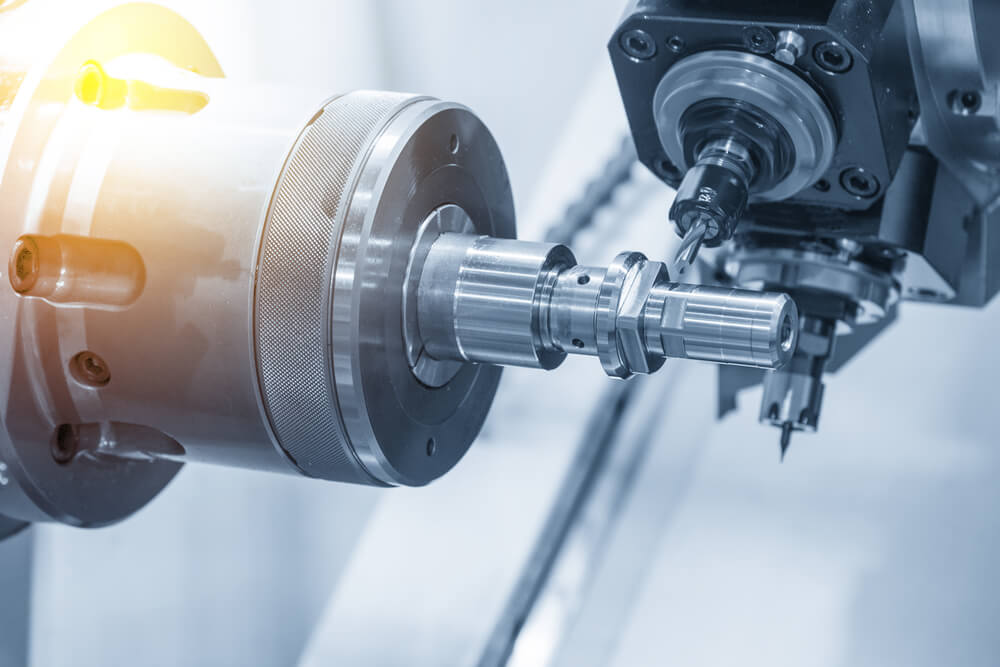

Toczenie detali typu tarcza – specyfika obróbki i wytaczania

Detal typu tarcza to część obrotowa, w której średnica znacznie przewyższa jej grubość. Ta proporcja wymusza specyficzne podejście do mocowania, wyboru narzędzi i kolejności operacji. Obróbka tarczy obejmuje trzy grupy powierzchni: czołowe, zewnętrzne i wewnętrzne. Wytaczanie otworów w tarczach wymaga szczególnej uwagi ze względu na drgania przy długim wysięgu narzędzia. Połączenie odkuwki matrycowej z obróbką CNC daje wyższe właściwości mechaniczne niż toczenie detalu z pręta.

Czym jest detal typu tarcza?

Detal typu tarcza to część obrotowo symetryczna, w której średnica jest wielokrotnie większa niż wysokość (grubość). Ta definicja ma bezpośrednie konsekwencje technologiczne – inaczej mocuje się taki detal, inaczej dobiera narzędzia i inaczej planuje kolejność operacji niż przy wałku czy tulei.

Typowe przykłady detali tarczowych to: koła zębate przed uzębieniem, tarcze hamulcowe, kołnierze, przekładki, płyty czołowe i wirniki pomp. Każda z tych części wymaga zachowania ścisłych tolerancji geometrycznych: współosiowości średnic, płaskości czoła i niskiego bicia promieniowego.

Trzy grupy powierzchni w obróbce tarczowych detali

Obróbka detali tarczowych zawsze obejmuje trzy rodzaje powierzchni, które wymagają różnych strategii skrawania.

Powierzchnie czołowe – toczenie czołowe

Toczenie czołowe polega na planowaniu powierzchni prostopadłej do osi obrotu. Narzędzie przesuwa się od zewnątrz do osi lub odwrotnie, usuwając materiał z płaskiej ściany tarczy.

Przy stałych obrotach wrzeciona prędkość skrawania zmienia się wraz z promieniem – maleje w kierunku osi. Na obrzeżu tarczy o średnicy 300 mm prędkość skrawania jest wielokrotnie wyższa niż w pobliżu centrum. W centrach tokarskich CNC problem ten rozwiązuje funkcja stałej prędkości skrawania (G96) – obroty wrzeciona rosną automatycznie w miarę zbliżania się narzędzia do osi, utrzymując zaprogramowaną prędkość Vc na stałym poziomie. Efekt jest lepsze wykończenie powierzchni i równomierne zużycie płytki przez cały przejazd.

Powierzchnie zewnętrzne

Toczenie zewnętrznych średnic tarczy przebiega podobnie jak przy wałku, jednak mała długość robocza przy dużej średnicy oznacza krótki czas kontaktu narzędzia z materiałem w każdym obrocie. Dobór kąta przystawienia płytki ma duże znaczenie – kąt 93–95° zmniejsza składową promieniową siły skrawania, co ogranicza ryzyko deformacji cienkiej tarczy.

Otwory i średnice wewnętrzne – wytaczanie

Wytaczanie to odmiana toczenia powierzchni wewnętrznych. Ruch główny (obrót) wykonuje obrabiany przedmiot, a posuw realizuje nóż wytaczak przesuwający się wzdłuż osi otworu. Wytaczanie CNC pozwala uzyskać otwory o wysokiej dokładności wymiarowej i geometrycznej, nieosiągalnej przy wierceniu czy rozwiercaniu dużych średnic.

W tarczach wytaczanie dotyczy najczęściej otworów centralnych, wpustów przygotowywanych do dalszej obróbki lub otworów montażowych o dużych średnicach. Prostopadłość otworu do czoła tarczy jest jednym z najważniejszych wymagań i wynika wprost z prawidłowego bazowania przedmiotu.

Mocowanie detali tarczowych

Prawidłowe mocowanie tarczy to warunek uzyskania właściwej geometrii i niskiego bicia promieniowego gotowego detalu.

Uchwyty szczękowe i płyta czołowa

Tarcze o umiarkowanych średnicach mocuje się w uchwytach 3- lub 4-szczękowych. Uchwyt 3-szczękowy zapewnia szybkie centrowanie, 4-szczękowy – możliwość korekcji ustawienia dla nieokrągłych półfabrykatów. Duże tarcze, których średnica przekracza możliwości uchwytu, mocuje się na płycie czołowej z użyciem sworzni, dociągaczy i podpórek.

Deformacja cienkich tarcz przy zacisku

Cienkie tarcze są podatne na sprężystą deformację pod wpływem siły zacisku szczęk. Szczęki wywierają siłę promieniową w trzech lub czterech punktach, co odkształca obrabiany przedmiot. Po zwolnieniu uchwytu detal wraca do pierwotnego kształtu, ale obrobiona powierzchnia nie jest już płaska ani okrągła. Aby temu zapobiec:

• używa się szczęk z wydłużoną powierzchnią styku (szczęki miękkie, profilowane pod detal),
• obniża się siłę zacisku do niezbędnego minimum,
• stosuje się mocowanie od strony czoła (docisk osiowy zamiast promieniowego),
• używa się pierścieni zaciskowych lub oprawek trzpieniowych dla tarcz z otworem.

Bazowanie i przebazowanie

Tarcze niemal zawsze wymagają obróbki z dwóch stron. Po obrobieniu pierwszego czoła i średnicy zewnętrznej detal jest przymocowywany – nową bazą staje się uprzednio obrobione czoło i średnica. Takie podejście minimalizuje błąd współosiowości i zapewnia równoległość obu powierzchni czołowych. Przed rozpoczęciem skrawania po przebazowaniu zaleca się sprawdzenie bicia czujnikiem zegarowym.

Wytaczanie otworów – problem sztywności układu

Największym wyzwaniem przy wytaczaniu jest utrzymanie sztywności układu obrabiarka–narzędzie–przedmiot, szczególnie przy głębokich otworach.

Wysięg narzędzia a drgania

Im głębszy otwór, tym dłuższy musi być wysięg trzonka wytaczaka. Stosunek wysięgu do średnicy trzonka (L/D) determinuje podatność narzędzia na drgania. Przyjmuje się orientacyjnie:

• L/D do 3 – trzonki stalowe, standardowe warunki,
• L/D 3–6 – trzonki z węglika spiekanego o podwyższonej sztywności,
• L/D powyżej 6 – trzonki antywibracyjne z tłumikiem masy (np. systemy Silent Tools).

Drgania przy wytaczaniu pogorszają chropowatość powierzchni otworu, skracają trwałość płytki i mogą spowodować utratę tolerancji średnicy. W tarczach z krótkim otworem problem ten jest mniejszy niż przy tulei, ale przy otworach przelotowych w grubszych tarczach pozostaje istotny.

Geometria narzędzi do wytaczania

Do wytaczania otworów w tarczach stosuje się noże o zmniejszonym promieniu naroża i ujemnym lub zerowym kącie przystawienia. Mniejszy promień naroża ogranicza składową promieniową siły skrawania, co zmniejsza skłonność do drgań. Kąt przystawienia skierowany w stronę wylotu otworu pomaga w odprowadzaniu wióra – w zamkniętym otworze wiór, który nie ma drogi ucieczki, może uszkodzić obrobioną powierzchnię lub zablokować narzędzie.

Toczenie zgrubne i wykańczające tarcz

Podział na operacje zgrubne i wykańczające jest w przypadku tarcz szczególnie ważny ze względu na wymagania geometryczne.

Toczenie zgrubne służy usunięciu głównego naddatku materiału przy dużych posuwach i głębokościach skrawania. Na tym etapie priorytetem jest wydajność, nie dokładność. Po obróbce zgrubnej detal może wykazywać naprężenia wewnętrzne uwolnione przez usunięcie materiału – dlatego wykańczanie wykonuje się po odpowiednim czasie lub z dodatkowym odpuszczaniem (dla materiałów podatnych na naprężenia).

Toczenie precyzyjne tarcz (wykańczające) usuwa naddatek typowo wynoszący 0,2–0,5 mm na stronę (na promień). Małe głębokości skrawania i niskie posuwy pozwalają uzyskać wymaganą chropowatość Ra i dotrzymać tolerancji wymiarowych oraz geometrycznych.

Materiały tarcz i wpływ półfabrykatu na właściwości detalu

Toczenie detali typu tarcza dotyczy szerokiej grupy materiałów: stali węglowej, stopowej, nierdzewnej, hartowanej i aluminium. Każdy materiał wymaga doboru odpowiedniej gatunku płytki i parametrów skrawania, jednak techniki obróbki tarczowej pozostają podobne.

Istotny wpływ na właściwości gotowego detalu ma wybór półfabrykatu. Tarcza obrobiona z odkuwki matrycowej ma zagęszczoną strukturę włóknistą uformowaną w procesie kucia – włókna biegną zgodnie z kształtem detalu, co przekłada się na wyższą wytrzymałość zmęczeniową i udarność w porównaniu z detalem toczonym z pręta. Połączenie kucia matrycowego z obróbką CNC skraca też łańcuch technologiczny – półfabrykat ma kształt bliski końcowemu, więc ilość usuwanego materiału jest mniejsza, a czas obróbki krótszy.

Najczęściej zadawane pytania

Jak ograniczyć drgania przy wytaczaniu głębokich otworów w tarczy?

Drgania przy wytaczaniu ogranicza się przez dobór trzonka narzędziowego do stosunku wysięgu i średnicy (L/D). Przy L/D do 3 wystarczy trzonek stalowy, przy L/D 3–6 stosuje się trzonki węglikowe, a powyżej 6 – trzonki antywibracyjne z tłumikiem. Dodatkowo pomaga zmniejszenie posuwy, wybór płytki z mniejszym promieniem naroża oraz zapewnienie dobrego odprowadzania wióra z otworu.

Jaki jest typowy naddatek na operację wykańczającą przy toczeniu tarczy?

Typowy naddatek na toczenie wykańczające wynosi 0,2–0,5 mm na stronę (na promień). Mniejszy naddatek oznacza krótszy czas obróbki, ale wymaga precyzyjnej kontroli wymiaru po operacji zgrubnej. Naddatek 0,3 mm jest stosowany najczęściej jako kompromis między dokładnością a bezpieczeństwem procesu.

Dlaczego cienkie tarcze deformują się podczas mocowania w uchwycie szczękowym i jak temu zapobiec?

Cienkie tarcze deformują się, ponieważ szczęki wywierają skoncentrowaną siłę promieniową w kilku punktach. Detal ugina się sprężyście podczas mocowania i po zwolnieniu nie zachowuje obrobionego kształtu. Zapobieganie obejmuje: zastosowanie szczęk miękkich profilowanych pod detal, ograniczenie siły zacisku, zastosowanie docisku osiowego lub mocowania na trzpieniu rozprężnym od strony otworu centralnego.

Czym różni się tarcza obrabiana z odkuwki matrycowej od tarczy toczonej z pręta pod względem wytrzymałości?

Tarcza z odkuwki matrycowej ma włókna metalurgiczne ułożone zgodnie z kształtem detalu, co zwiększa wytrzymałość zmęczeniową i odporność na udary. W tarczy toczonej z pręta włókna biegną wzdłuż osi pręta i są przerywane na krawędziach – to słabsze miejsca przy obciążeniach dynamicznych. Dla tarcz przenoszących zmienne obciążenia odkuwka matrycowa jest lepszym półfabrykatem.

Kiedy konieczne jest użycie funkcji stałej prędkości skrawania (G96) przy obróbce detali tarczowych?

Funkcja G96 jest konieczna przy toczeniu czołowym tarcz o dużej średnicy, gdy wymagana jest niska i jednolita chropowatość całej powierzchni. Bez G96 prędkość skrawania spada w pobliżu osi, co pogarsza jakość wykończenia i przyspiesza zużycie płytki. Przy obróbce zgrubnej i małych wymaganiach jakościowych G96 nie jest niezbędna, ale przy operacjach wykańczających jej użycie jest standardem w obróbce CNC tarcz.
