Specjalistyczne maszyny do kucia matrycowego – prasy, młoty i oprzyrządowanie

Maszyny do kucia matrycowego dzielą się na prasy (mechaniczne, hydrauliczne, śrubowe) i młoty – każda z tych grup odkształca metal inaczej i sprawdza się w innych zastosowaniach. Dobór maszyny wpływa bezpośrednio na koszt odkuwki, jej dokładność wymiarową i żywotność oprzyrządowania. Prasy są lepsze przy produkcji seryjnej z wysoką powtarzalnością, młoty sprawdzają się przy większych masach i mniejszych seriach. Kluczową rolę odgrywa też oprzyrządowanie kuźnicze – matryce, stemple i wykrojniki – a także systemy pomocnicze, takie jak piece nagrzewające wsad i automaty podające.

Prasy vs. młoty – fundamentalna różnica działania

Prasa odkształca metal naciskiem ciągłym, a młot – energią uderzenia. To różnica, która decyduje o tym, do jakiego detalu i jakiej serii dobieramy maszynę.

W prasie suwak porusza się z góry na dół, stopniowo ściskając wsad między matrycami. Siła działa przez cały skok roboczy. W efekcie metal płynie wolniej i równomierniej, co sprzyja wysokiej powtarzalności wymiarów. Młot natomiast opada swobodnie lub jest przyspieszany, a energia uderzenia odkształca metal bardzo szybko – w ułamku sekundy. Taki sposób pracy sprawia, że metal wypełnia matryce inaczej, a obciążenie udarowe przekazuje się na fundament i oprzyrządowanie.

Wybór między prasą a młotem zależy od geometrii detalu, wymaganej tolerancji wymiarowej, gatunku materiału i wielkości serii. W praktyce nowoczesne kuźnie często posiadają oba typy maszyn i dobierają je do konkretnego zlecenia.

Prasy mechaniczne (korbowe) do kucia na gorąco

Prasa kuźnicza mechaniczna zamienia ruch obrotowy wału korbowego lub mimośrodu na ruch posuwisto-zwrotny suwaka o stałym skoku. To podstawowa cecha odróżniająca ją od pras hydraulicznych i śrubowych.

Typowe naciski pras mechanicznych stosowanych do kucia na gorąco mieszczą się w zakresie 10–25 MN. Stały skok suwaka oznacza, że każdy cykl trwa tyle samo – maszyna pracuje z wysoką częstotliwością uderzeń i gwarantuje powtarzalność geometrii odkuwki. Dlatego prasy mechaniczne są preferowanym rozwiązaniem przy produkcji seryjnej i wielkoseryjnej.

Ograniczeniem jest brak możliwości regulacji siły w trakcie skoku oraz konieczność precyzyjnego doboru grubości wsadu – zbyt gruba wkładka może spowodować przeciążenie mechanizmu. Mimo to prasa mechaniczna do kucia na gorąco zapewnia niski koszt jednostkowy odkuwki przy dużych wolumenach produkcji i krótkim czasie cyklu.

Prasy hydrauliczne do kucia

Prasa hydrauliczna do kucia pozwala regulować zarówno siłę nacisku, jak i prędkość suwaka w trakcie całego skoku roboczego. To jej główna przewaga nad prasą mechaniczną.

Dzięki regulowanej sile i możliwości zatrzymania suwaka w dowolnym punkcie prasy hydrauliczne nadają się do kucia detali o złożonej geometrii i dużych gabarytach. Stosuje się je tam, gdzie wymagane jest dokładne odwzorowanie kształtu przy wolniejszym płynięciu metalu – na przykład przy kuciu precyzyjnym elementów o zmiennym przekroju. Są też niezbędne przy kuciu materiałów wrażliwych na szybkość odkształcenia.

Wadą pras hydraulicznych jest niższa wydajność w porównaniu z prasami mechanicznymi oraz wyższy koszt utrzymania układu hydraulicznego. W zamian oferują dużą elastyczność procesu i możliwość kucia odkuwek, które przekraczają możliwości pras korbowych.

Prasy śrubowe do kucia

Prasa śrubowa do kucia łączy cechy prasy i młota – energia zgromadzona w kole zamachowym jest przekazywana na suwak przez mechanizm śrubowy.

W odróżnieniu od prasy mechanicznej suwak nie ma stałego skoku – jego ruch kończy się w momencie, gdy energia kinetyczna koła zamachowego zostaje wyczerpana przez opór materiału. Daje to efekt zbliżony do młota, ale z mniejszymi obciążeniami udarowymi. Prasy śrubowe (cierno-śrubowe) są cenione przy kuciu odkuwek symetrycznych i kuciu precyzyjnym – na przykład kół zębatych i elementów napędowych.

Ich istotną zaletą jest możliwość wielokrotnego uderzania bez odrywania suwaka od materiału, co pozwala na lepsze wypełnienie matrycy. Obciążenia fundamentów są mniejsze niż przy klasycznych młotach, co upraszcza posadowienie maszyny.

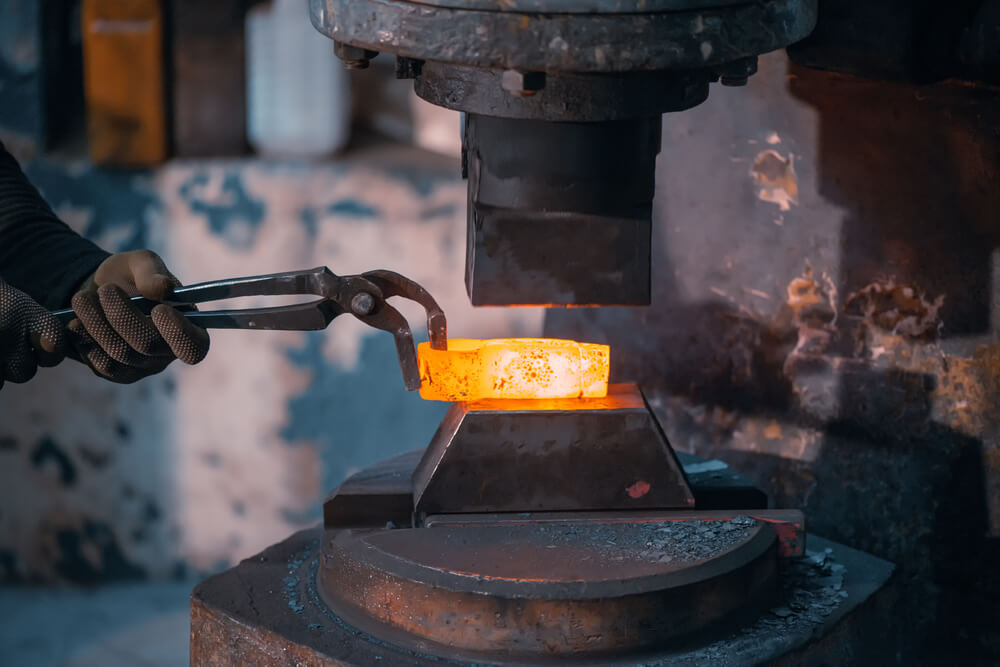

Młoty kuźnicze – rodzaje i zastosowania

Młot kuźniczy odkształca metal energią uderzenia bijaka, który opada swobodnie lub jest przyspieszany sprężonym powietrzem, parą lub cieczą. Wyróżniamy kilka typów młotów stosowanych w kuźniach.

Młoty powietrzne i parowo-powietrzne

Młoty powietrzne i parowo-powietrzne to najczęściej spotykane urządzenia do kucia matrycowego o charakterze dynamicznym. Energia uderzenia typowych młotów powietrznych wynosi od 1600 do 10 000 KGm, co pozwala na kucie odkuwek o masie od kilku do kilkudziesięciu kilogramów. Para lub sprężone powietrze przyspiesza bijek zarówno podczas ruchu w dół, jak i podczas powrotu, zwiększając efektywną energię uderzenia.

Młoty przeciwbieżne i hydrauliczne

Młoty przeciwbieżne pracują na zasadzie dwóch bijak poruszających się ku sobie – siły udarowe nie są przekazywane na fundament, lecz pochłaniane przez układ mas. To rozwiązanie stosowane przy kuciu bardzo ciężkich odkuwek. Młoty hydrauliczne zastępują parę olejem pod ciśnieniem, co ułatwia sterowanie energią uderzenia i zmniejsza zużycie energii.

Młoty sprawdzają się przy odkuwkach o większej masie i w produkcji jednostkowej lub małoseryjnej, gdzie koszt przygotowania oprzyrządowania musi być niższy, a elastyczność procesu – wyższa.

Oprzyrządowanie kuźnicze – matryce i narzędzia robocze

Oprzyrządowanie kuźnicze to zestawy matryc górnych i dolnych, wykrojników wstępnych i wykańczających, stempli oraz prowadnic, które nadają odkuwce ostateczny kształt.

Matryce kuźnicze wykonuje się ze stali narzędziowych do pracy na gorąco (np. H11, H13), a ich wnęki frezuje się lub obrabia elektrodrążeniem z bardzo wysoką dokładnością. Jakość matryc bezpośrednio decyduje o strukturze włóknistej metalu i powtarzalności wymiarów odkuwki.

W skład oprzyrządowania wchodzą również:

• wykrojniki wstępne – nadają wstępny kształt wsadowi przed operacją wykańczającą,
• wykrojniki wykańczające – odwzorowują ostateczny kształt odkuwki,
• stemple – dociskają metal do wnęki matrycy,
• prowadnice słupowe – zapewniają precyzyjne prowadzenie górnej matrycy względem dolnej,
• układy wypychaczy – automatycznie usuwają gotową odkuwkę z gniazda matrycy.

Systemy smarowania matryc – najczęściej smary grafitowe nakładane metodą natrysku lub zanurzania – zmniejszają tarcie i odprowadzają ciepło ze strefy kontaktu, co wydłuża żywotność oprzyrządowania.

Przygotowanie wsadu i operacje wykończeniowe

Przygotowanie wsadu obejmuje cięcie pręta na odcinki o odpowiedniej masie i nagrzewanie do temperatury kucia, a od tych operacji zależy jakość całego procesu.

Wsad nagrzewają piece indukcyjne lub gazowe. Piece indukcyjne zapewniają szybkie i równomierne nagrzanie, co zmniejsza odwęglenie powierzchni i utratę materiału. Temperatura kucia stali węglowych i stopowych wynosi zazwyczaj 1100–1250°C. Liczba zabiegów (przejść przez matryce) zależy m.in. od stosunku długości swobodnego końca pręta do jego średnicy – zbyt wysoki stosunek grozi wyboczeniem wsadu podczas operacji spęczania.

Po kuciu matrycowym odkuwka przechodzi przez operacje wykończeniowe.

1. Okrawanie wypływki – odcięcie nadmiaru metalu w prasie okrojczej,
2. Kalibrowanie – dociskanie do wymiaru końcowego,
3. Prostowanie – korekta odkształceń po stygnięciu,
4. Obróbka cieplna – normalizowanie lub ulepszanie cieplne,
5. Oczyszczanie – śrutowanie lub trawienie powierzchni.

Systemy pomocnicze i automatyzacja kucia matrycowego

Automatyzacja kucia matrycowego polega na integracji maszyny kuźniczej z robotami, manipulatorami i automatycznymi podajnikami, które przejmują załadunek, transport między stanowiskami i wyładunek odkuwek.

Wyposażenie kuźni w automaty zmniejsza narażenie pracowników na wysoką temperaturę i hałas, skraca czas cyklu i podnosi powtarzalność. Systemy wizyjne i czujniki temperatury wsadu pozwalają na bieżąco kontrolować parametry procesu i eliminować wsad nagrzany poza tolerancją. Chłodzenie oprzyrządowania cieczą lub sprężonym powietrzem wydłuża żywotność matryc i stabilizuje wymiary odkuwek produkowanych w dłuższych seriach.

Kryteria doboru maszyny do kucia

Dobór właściwej maszyny wymaga analizy kilku parametrów jednocześnie.

• Geometria i masa detalu – duże i ciężkie odkuwki wymagają młotów o wysokiej energii uderzenia lub pras hydraulicznych o dużym nacisku.
• Wymagana dokładność wymiarowa – prasy mechaniczne i śrubowe zapewniają lepszą powtarzalność niż młoty.
• Wielkość serii – przy dużych seriach opłacalne są prasy mechaniczne; przy małych seriach niższe koszty oprzyrządowania oferują młoty.
• Gatunek materiału i temperatura kucia – materiały o wąskim oknie temperaturowym wymagają maszyn z krótkim czasem cyklu.
• Energia potrzebna do odkształcenia – wynika z geometrii i gatunku stali lub aluminium.

Możliwości realizacji w WOSTAL

WOSTAL realizuje kucie matrycowe odkuwek stalowych i aluminiowych zarówno w produkcji jednostkowej, jak i seryjnej. Ważną zaletą dla klientów jest możliwość wykonania w jednym miejscu całego procesu – od kucia aż po obróbkę skrawaniem gotowego detalu. Taki model współpracy skraca łańcuch dostaw, eliminuje koszty transportu między dostawcami i ułatwia kontrolę jakości na każdym etapie.

Najczęściej zadawane pytania

Czym różni się prasa kuźnicza od młota pod kątem żywotności matryc i obciążeń fundamentów?

Prasa kuźnicza obciąża matryce naciskiem ciągłym, co powoduje mniejsze naprężenia dynamiczne w oprzyrządowaniu i wydłuża jego trwałość. Fundament prasy przyjmuje obciążenia quasi-statyczne, które są łatwiejsze do zaprojektowania i tańsze w wykonaniu. Młot generuje krótkotrwałe, ale bardzo silne uderzenia – matryce zużywają się szybciej wskutek zmęczenia cieplno-mechanicznego, a fundamenty muszą być masywne lub wyposażone w amortyzatory, aby pochłaniać energię udarową.

Jak często wymienia się matryce kuźnicze i co wpływa na ich zużycie?

Trwałość matryc kuźniczych wynosi zazwyczaj od kilku tysięcy do kilkudziesięciu tysięcy odkuwek, w zależności od kilku czynników. Główne z nich to: temperatura kucia (im wyższa, tym szybsze zużycie cieplne), gatunek kutego materiału, jakość smarowania matryc i liczba zabiegów na gniazdo. Stal narzędziowa H11/H13 oraz regularne regenerowanie wnęk przez szlifowanie mogą znacząco wydłużyć okres między wymianami.

Czy ten sam zakład może kuć zarówno na prasie, jak i na młocie, w zależności od detalu?

Tak, wiele nowoczesnych kuźni posiada zarówno prasy, jak i młoty. Dobór maszyny do konkretnego zlecenia pozwala optymalizować koszty i jakość – prasa mechaniczna sprawdza się przy dużych seriach prostszych geometrii, a młot lub prasa hydrauliczna – przy mniejszych seriach lub detalach o skomplikowanym kształcie. Elastyczność parku maszynowego to istotna przewaga kuźni nad wyspecjalizowanymi zakładami dysponującymi tylko jednym typem urządzeń do kucia matrycowego.

Jakie znaczenie ma piec do nagrzewania wsadu w linii kucia matrycowego?

Piec bezpośrednio wpływa na jakość odkuwki i wydajność linii. Zbyt niska temperatura wsadu zwiększa opór materiału, grozi pęknięciami i przeciąża matryce. Zbyt wysoka temperatura powoduje nadmierne odwęglenie, zgorzeliny i może prowadzić do spalenia metalu. Piece indukcyjne zapewniają szybsze i bardziej równomierne nagrzewanie niż piece gazowe, co szczególnie ważne jest przy produkcji seryjnej, gdzie każda sekunda cyklu ma znaczenie.

Czy maszyny do kucia matrycowego można zautomatyzować robotami i podajnikami?

Tak, automatyzacja kucia matrycowego jest dziś standardem w nowoczesnych kuźniach. Roboty przemysłowe i manipulatory przejmują załadunek wsadu do pieca, transport między stanowiskami i wyładunek odkuwek z matrycy. Automaty eliminują ryzyko związane z pracą w gorącym środowisku, skracają czas cyklu i poprawiają powtarzalność procesu. Wdrożenie automatyzacji jest opłacalne przede wszystkim przy produkcji seryjnej, gdzie wysoki wolumen uzasadnia nakłady inwestycyjne.
